Ce înseamnă EC la un ventilator?

EC pe un ventilator înseamnă Comutată electronic . Un ventilator EC folosește un motor de curent continuu fără perii cu o placă de control electronică încorporată în locul periilor și înfășurărilor mecanice găsite într-un motor de curent alternativ standard. Această singură schimbare permite ventilatorului să atingă o eficiență mai mare a motorului, să funcționeze la viteze controlate cu precizie și să funcționeze cu un zgomot vizibil mai mic decât o unitate tradițională acţionată de AC.

Ce se schimbă de fapt EC în interiorul motorului

Un motor de ventilator AC convențional se bazează pe frecvența fixă a rețelei de alimentare pentru a-și seta viteza și pierde energie prin comutație mecanică și alunecare. Un motor EC înlocuiește acel mecanism cu o placă digitală de acționare care comută curentul electronic, astfel încât rotorul este condus direct și fără probleme pe întreaga sa gamă de viteză. Acesta este motivul pentru care ventilatoarele centrifugale EC pot fi asociate cu semnale de control 0-10V, PWM sau RS485 și pot ajusta ieșirea din mers, mai degrabă decât să funcționeze la o viteză fixă.

Într-un ventilator centrifugal, această acționare electronică funcționează împreună cu un rotor curbat înapoi sau înclinat înapoi în interiorul unei carcase volute. Rotorul comprimă și direcționează fluxul de aer, în timp ce voluta transformă acel aer care se mișcă rapid în presiune statică utilizabilă. Deoarece motorul în sine este mai receptiv, întregul ansamblu poate menține ținte mai strânse de flux de aer și presiune, chiar dacă condițiile conductei se schimbă.

Principalele părți structurale ale unui ventilator centrifugal EC

Un ventilator centrifugal EC nu este doar un motor fixat pe o roată a ventilatorului. Este un ansamblu modular format din mai multe părți care afectează fiecare performanță, iar cunoașterea lor ajută la compararea fișelor de date sau la depanarea unei unități la fața locului.

Eficiență energetică: principalul motiv pentru care există ventilatoare EC

Literele EC sunt prezentate cel mai adesea din cauza economiilor de energie, iar cifrele explică de ce. Un motor EC fără perii atinge de obicei o eficiență de 80 până la 90 la sută, în comparație cu un plafon de aproximativ 75 la sută pentru un motor cu inducție trifazat standard. Controlul digital al vitezei adaugă un câștig suplimentar, deoarece ventilatorul consumă doar atâta putere cât are nevoie de fapt sarcina.

• Eficiența motorului: 80 până la 90 la sută pentru motoarele EC față de până la 75 la sută pentru motoarele cu inducție standard de curent alternativ
• Creșterea eficienței la sarcină parțială: îmbunătățire cu până la 30% atunci când ventilatorul funcționează sub viteza maximă
• Pierderi prin comutare: reduse prin dispozitive de alimentare de înaltă frecvență, cum ar fi MOSFET-urile SiC din placa de unitate
• Pierderi de instalare: reduse de suporturi plug-and-play care reduc rezistența conductei și eroarea de montare

Deoarece majoritatea încărcăturilor HVAC și frigorifice își petrec cea mai mare parte a orelor de funcționare sub puterea maximă, acest avantaj de sarcină parțială este adesea acolo unde un ventilator EC economisește cea mai mare energie electrică pe parcursul unui an, nu doar la viteză maximă.

Modele de ventilatoare centrifuge EC prezentate

Mai jos este un instantaneu al seriei de ventilatoare centrifugale EC de producție, construite pentru cerințele privind fluxul de aer, presiune și control, de la alimentare cu aer de joasă presiune până la serviciu de înaltă presiune cu aspirație dublă.

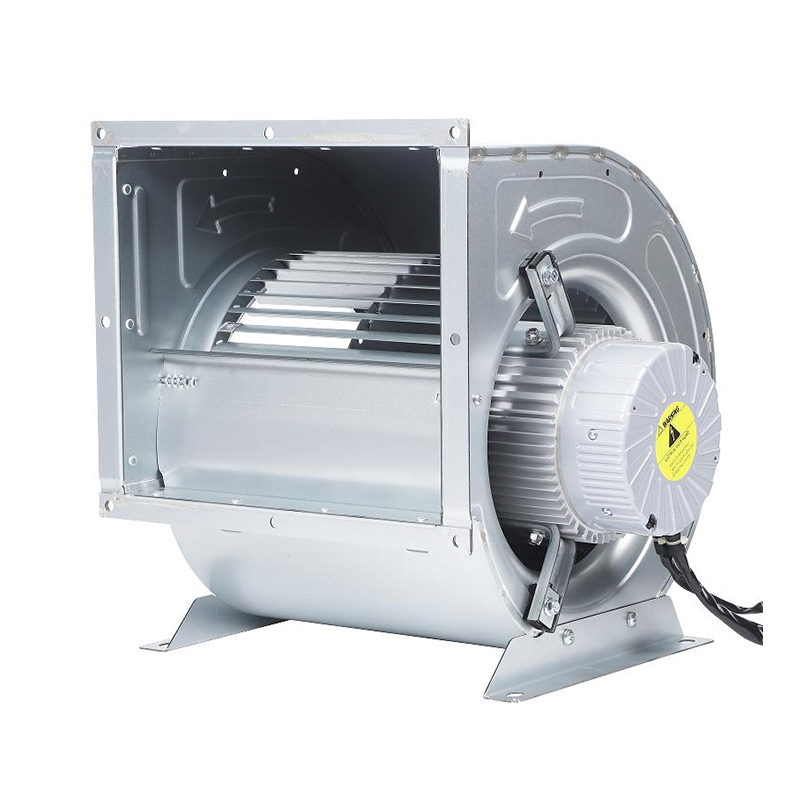

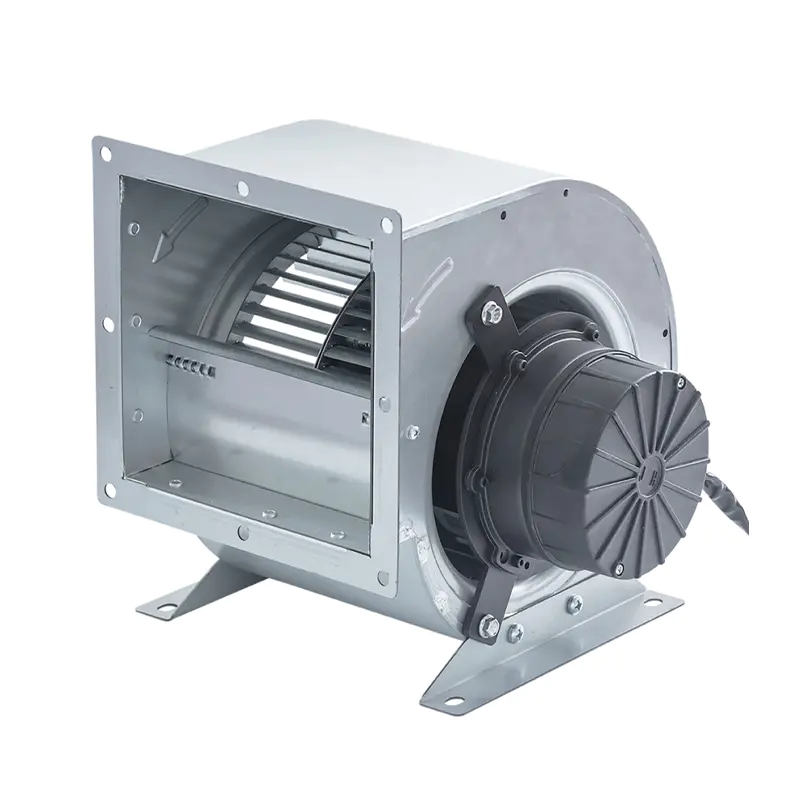

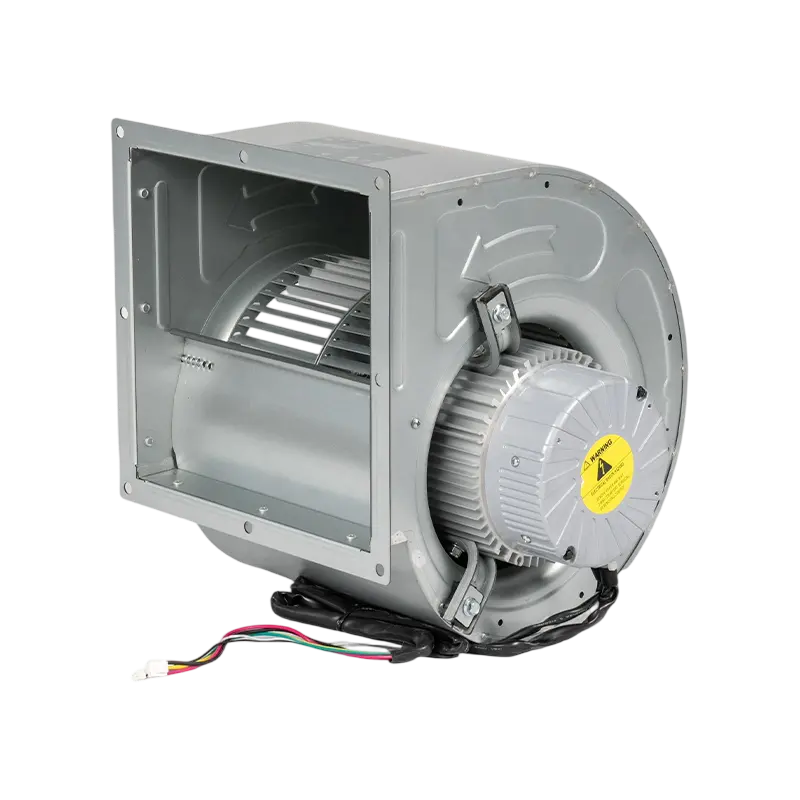

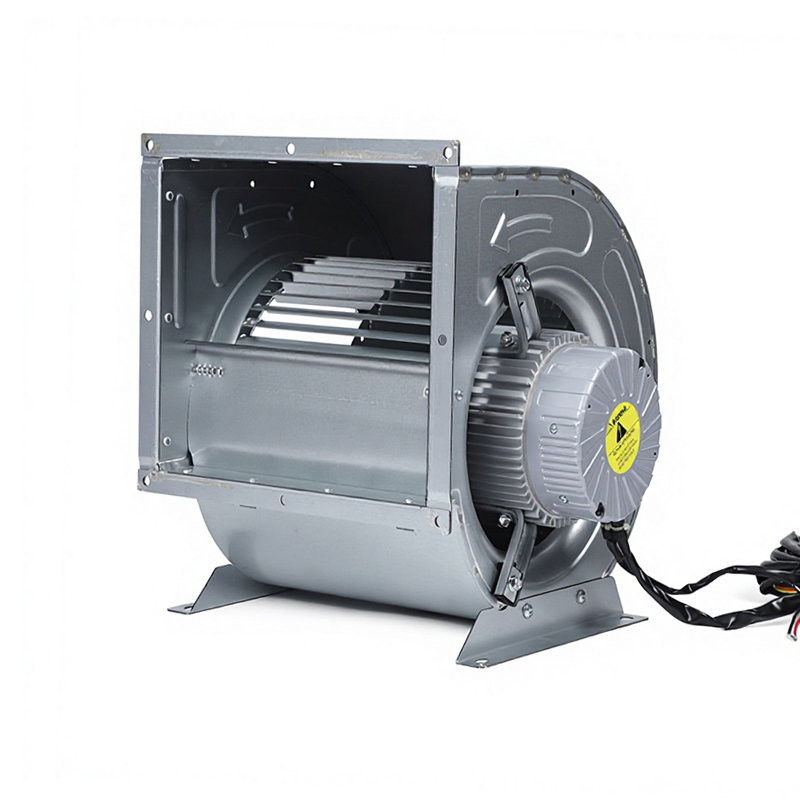

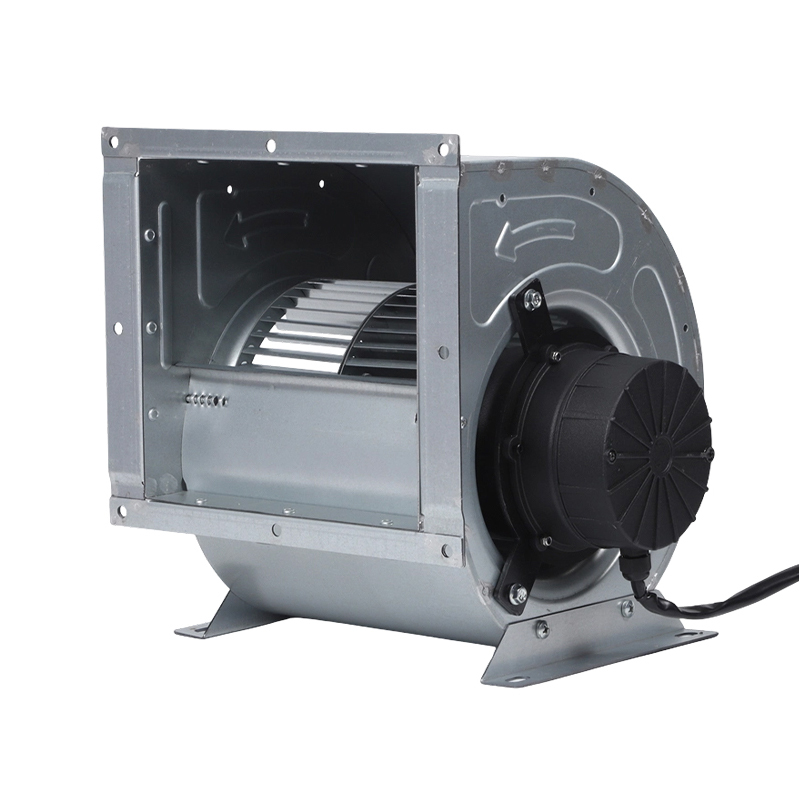

SYZ 10-10 Flux mare de aer radial SYZ 7-5 Suflare de joasă presiune SYZ 7-7 Controlul vitezei 0-10V SYZ 8-7 Aspirație dublă cu cutie de viteze SYZ 9-9 HVAC cu viteză variabilă

Performanța zgomotului în comparație cu ventilatoarele AC

Deoarece nu există un contact mecanic cu periile, un motor EC elimină una dintre principalele surse de zgomot găsite în motoarele de curent alternativ. Combinat cu tratamentul acustic în conducta volutei și a conductei de evacuare, acest lucru aduce un zgomot de funcționare măsurat pentru multe ventilatoare centrifuge EC sub 70 dB, modelele optimizate ajungând până la 55 dB(A) la același flux de aer pe care un ventilator CA comparabil ar avea nevoie de viteză mai mare și zgomot mai mare pentru a-l atinge.

• Acționarea fără perii elimină zgomotul de comutație la sursă
• Tampoanele fonoabsorbante din interiorul volutei reduc zgomotul de impact al fluxului de aer
• Suporturile de amortizare a vibrațiilor suprimă zgomotul structural transmis prin cadrul de montare
• Viteză nominală mai mică pentru același flux de aer, deoarece motoarele EC ating puterea țintă mai eficient

Acest profil de zgomot este un motiv major pentru care ventilatoarele centrifugale EC sunt specificate în spitale, laboratoare și sisteme HVAC ale hotelurilor, unde o diferență de câțiva decibeli este vizibilă pentru ocupanți.

Aplicații tipice pentru ventilatoarele centrifuge EC

Combinația de control precis, presiune statică ridicată și funcționare silențioasă este motivul pentru care ventilatoarele centrifugale EC apar într-un set destul de specific de tipuri de echipamente, mai degrabă decât răcirea de uz general.

• Unități de aer condiționat cu volum de aer variabil (VAV).
• Unități de aer condiționat prin conducte și sisteme HVACR
• Sisteme de tratare a aerului proaspăt
• Echipamente de purificare a aerului și unități de filtrare a ventilatorului pentru camera curată (FFU)
• Răcirea centrului de date și a cabinetului serverului
• Echipamente frigorifice care necesită un flux de aer direcțional stabil

Specificații cheie de verificat înainte de a cumpăra

Fișele tehnice pentru ventilatoarele centrifuge EC enumeră un set similar de parametri, iar compararea acestora unul lângă altul este cea mai rapidă modalitate de a dimensiona corect un ventilator pentru un anumit sistem de conducte.

Ventilator EC vs ventilator AC: comparație rapidă

Noțiuni de bază privind întreținerea și diagnosticarea defecțiunilor

Deoarece motoarele EC folosesc tehnologie fără perii și rulmenți fără întreținere, întreținerea de zi cu zi este mai ușoară decât la o unitate AC. Verificările de rutină acoperă, în general, trei lucruri: curățenia rotorului, lubrifierea rulmenților, acolo unde este cazul, și alarmele de suprasarcină, supracurent și blocare încorporate ale motorului. Când apare o defecțiune, interfața RS485 sau feedback-ul de semnal încorporat pot fi citite pentru a identifica cauza fără a deschide carcasa, ceea ce scurtează considerabil timpul de diagnosticare în comparație cu un ventilator AC pur mecanic.

Întrebări frecvente

Ce sisteme folosesc în mod obișnuit ventilatoare centrifuge EC?
Unitățile cu volum de aer variabil, sistemele de aer condiționat prin conducte, sistemele de aer proaspăt, FFU-urile pentru camerele curate și răcirea centrului de date specifică de obicei ventilatoarele centrifugale EC pentru precizia și eficiența controlului lor.

Este un ventilator EC întotdeauna mai silentios decât un ventilator AC?
În majoritatea cazurilor de flux de aer comparabile, da, deoarece motorul fără perii elimină zgomotul de comutație și ventilatorul poate atinge fluxul de aer țintă la o viteză de funcționare mai mică.

Ventilatoarele EC costă mai mult în avans decât ventilatoarele AC?
Ventilatoarele EC au, de obicei, un preț de achiziție mai mare din cauza plăcii de unitate electronică, dar câștigul de eficiență, în special la încărcare parțială, este de obicei ceea ce compensează acest cost pe durata de viață a echipamentului.
