Raspuns direct: Pentru a dimensiona un ventilator centrifugal de dulap, mai întâi calculați CFM necesar folosind CFM = (Volumul încăperii în picioare cubi x Schimbări de aer pe oră) / 60 sau CFM = Încărcare termică (BTU/h) / (1,08 x Creștere a temperaturii în degF) pentru răcirea echipamentului. Apoi calculați presiunea statică necesară adunând fiecare rezistență din calea fluxului de aer - frecare în conducte, coturi, filtre, jaluzele și hote - măsurată în Pascals (Pa) și adăugați o marjă de siguranță de 10 până la 15%. Numerele finale sunt apoi trasate pe curba de performanță a ventilatorului pentru a confirma că ventilatorul dulapului poate furniza efectiv acel flux de aer la acea presiune, nu doar una dintre cele două valori.
De ce CFM și presiunea statică trebuie calculate împreună
Un ventilator centrifugal de dulap, numit și ventilator tip cutie, găzduiește rotorul, motorul și voluta într-o carcasă etanșă care reduce zgomotul și protejează părțile interne de praf. Alegerea unității greșite nu vine aproape niciodată din alegerea unui ventilator „slab” - vine din calcularea CFM și a presiunii statice separat, în loc de împreună. Un ventilator evaluat pentru 3000 CFM oferă acest număr doar la rezistență zero. Odată ce este conectat la conducte, filtre și grile, fluxul de aer real scade pe măsură ce rezistența crește. Acesta este motivul pentru care fiecare fișă tehnică a ventilatorului dulapului arată mai degrabă o curbă de performanță decât un singur număr și de ce ambele valori trebuie să fie calculate înainte de a alege un model.
| Termen | unitate | Ce Reprezintă |
| CFM (flux de aer) | Picioare cubi pe minut / m3 pe oră | Volumul de aer pe care trebuie să-l deplaseze ventilatorul pentru a ventila, răci sau evacua un spațiu |
| Presiune statică | Pascals (Pa) / inch indicator de apă | Rezistența totală pe care trebuie să o depășească ventilatorul pentru a împinge acel aer prin sistem |
Pasul 1: Calculați CFM necesar
Există două modalități comune de a ajunge la debitul de aer necesar pentru un ventilator centrifugal de cabinet, iar metoda corectă depinde dacă scopul este ventilația generală sau îndepărtarea căldurii echipamentului.
Metoda A - Schimbări de aer pe oră (ACH): Acesta este standard pentru camere, ateliere, bucătării și incinte.
CFM = (Lungime x Latime x Inaltime in picioare x ACH necesar) / 60
Metoda B - Îndepărtarea încărcăturii termice: Acest lucru se aplică atunci când ventilatorul răcește dulapuri electrice, carcase pentru servere sau echipamente de proces.
CFM = Încărcare termică (BTU/h) / (1,08 x Creștere admisibilă a temperaturii în grade F)
Tabelul de mai jos prezintă ratele tipice de schimbare a aerului utilizate în aplicațiile obișnuite. Acestea sunt valori de referință inițiale - codurile locale și datele producătorului de echipamente ar trebui să aibă întotdeauna prioritate atunci când sunt disponibile.
| Aplicație | ACH tipic | Note |
| Birou general sau spatiu comercial | 6 la 10 | Ventilatie de confort ocupata |
| Evacuare pentru bucătărie comercială | 20 până la 30 | Încărcăturile cu grăsime și căldură cresc cerințele |
| Depozit sau atelier | 4 la 8 | Depinde de căldura utilajului și de densitatea ocupanților |
| Cabinet electric sau de control | Utilizați metoda încărcării termice | ACH nu este de încredere pentru răcirea echipamentelor închise |
| Cameră curată sau laborator | 15 până la 60 | Stabilit după clasificarea curățeniei, nu nevoile de confort |
Pasul 2: Calculați presiunea statică necesară în Pa
Presiunea statică este suma fiecărui punct de rezistență pe care îl întâlnește aerul între admisia ventilatorului și punctul de refulare. Fiecare componentă adaugă o pierdere măsurabilă, iar aceste pierderi sunt adunate mai degrabă decât mediate. Omiterea chiar și a unei singure componente - un singur filtru sau un singur cot de 90 de grade - este unul dintre cele mai comune motive pentru care un ventilator de dulap are performanțe slabe după instalare.
| Sursa de rezistenta | Pierdere tipică (Pa) |
| Conducte drepte, la 10 metri | 10 până la 25 Pa |
| Fiecare cot de 90 de grade | 8 până la 20 Pa |
| filtru de aer standard (curat) | 30 până la 80 Pa |
| HEPA sau filtru fin | 100 până la 250 Pa |
| Jalugă sau hotă de vreme | 15 până la 40 Pa |
| Amortizor (parțial deschis) | 10 până la 30 Pa |
Odată ce fiecare componentă de-a lungul traseului este adăugată, aplicați o marjă de siguranță de 10 până la 15% pentru a acoperi acumularea de praf pe filtre în timp și variațiile minore ale câmpului față de aspectul original. Acest total ajustat este presiunea statică pe care trebuie să o depășească ventilatorul centrifugal din cabinet.
Exemplu de lucru: dimensionarea unui ventilator de dulap pentru o cameră de 500 de metri cubi
Exemplul de mai jos arată ambele calcule efectuate de la intrările brute la o țintă finală de selecție a ventilatorului, folosind un spațiu de atelier care necesită 6 schimburi de aer pe oră și are instalat un filtru, două coturi și 15 metri de conducte.
| Pasul | Calculul | Rezultat |
| Volumul camerei | Dat | 500 mc |
| Flux de aer necesar | 500 mc x 6 ACH | 3000 m3/h (aproximativ 1765 CFM) |
| Pierderea prin frecare a conductelor | 15 m la 1,8 Pa/m | 27 Pa |
| Două coate | 2 x 15 Pa | 30 Pa |
| Filtru | Evaluare standard | 50 Pa |
| Fulbură | Pierdere fixă | 25 Pa |
| Subtotal | 27 30 50 25 | 132 Pa |
| Țintă finală cu o marjă de 15%. | 132 Pa x 1,15 | Aproximativ 152 Pa |
Ținta de selecție pentru acest proiect devine un ventilator centrifugal de dulap capabil să livreze aproximativ 3000 m3/h la o presiune statică de 150 Pa, nu doar o cifră în sine.
Citirea curbei ventilatorului pentru a confirma punctul de funcționare
Fiecare fișă tehnică a ventilatorului centrifugal de cabinet include o curbă de performanță care prezintă fluxul de aer pe axa orizontală în raport cu presiunea statică pe axa verticală. Curba este înclinată în jos, deoarece fluxul de aer și presiunea schimbă unul împotriva celuilalt în interiorul aceluiași ventilator. Pentru a confirma că un model se potrivește unui proiect, găsiți valoarea CFM calculată pe axa orizontală și valoarea Pa calculată pe axa verticală - punctul în care aceste două valori se întâlnesc ar trebui să stea pe sau puțin sub curbă, niciodată deasupra ei. Un punct de operare calculat care se situează deasupra curbei înseamnă că ventilatorul este subdimensionat pentru sistem și fluxul de aer se va reduce odată instalat. Un punct situat cu mult sub curbă semnalează de obicei un ventilator supradimensionat, care irosește energie și crește zgomotul de funcționare dincolo de ceea ce are nevoie spațiul.

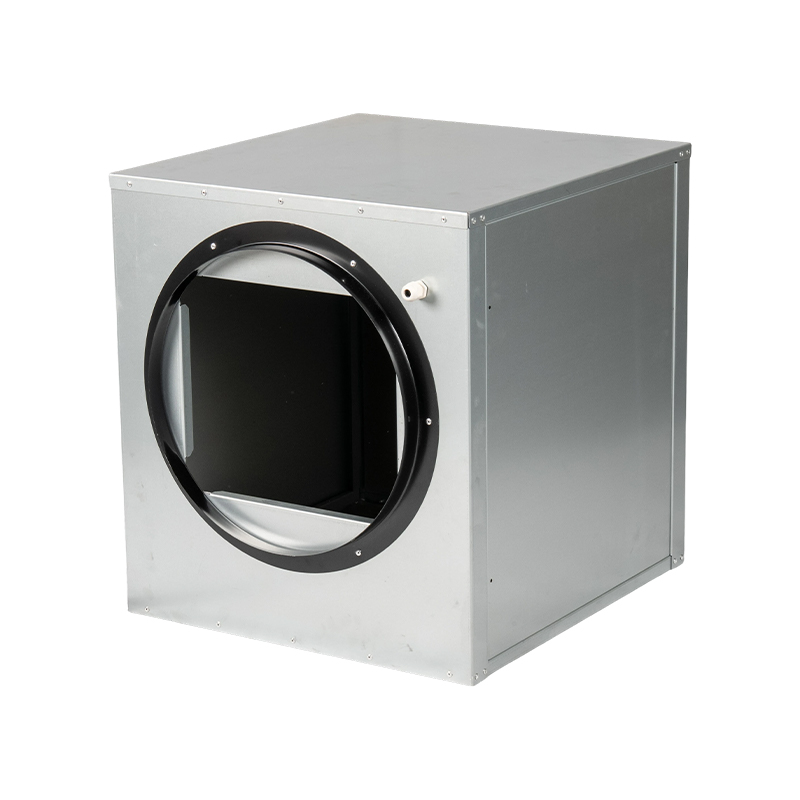

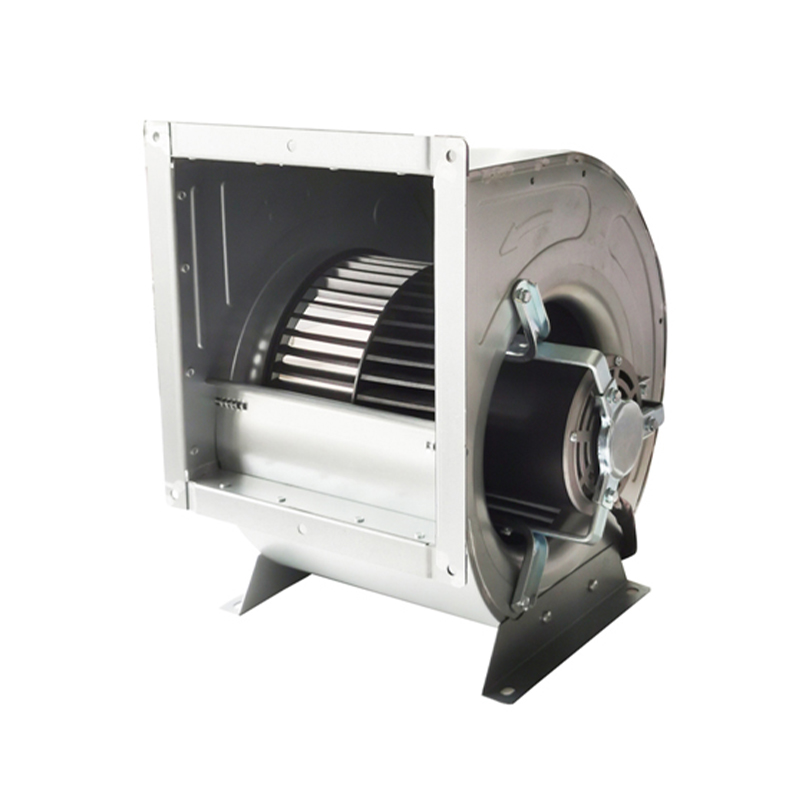

Explorați seria Jiale Cabinet Centrifugal Fan
Următoarele modele ilustrează gama de platforme de ventilatoare centrifugale utilizate pentru a construi fluxul de aer și presiunea către țintele calculate mai sus, de la unități de dulap închis la suflante compacte cu AC, potrivite pentru sistemele de conducte.
Greșeli obișnuite care duc la un ventilator subdimensionat
Cele mai multe plângeri cu privire la fluxul de aer slab după ce este instalat un ventilator al dulapului se datorează mai degrabă una dintre erorile de mai jos decât o unitate defectă.
- Folosind ratingul CFM pentru aer liber al ventilatorului ca flux de aer proiectat, ignorând faptul că acest număr se aplică numai la presiune statică zero.
- Am uitat să includeți rezistența filtrului, mai ales după ce un filtru a colectat praf și pierderea acestuia a urcat peste nivelul de curățare.
- Adăugând lungimi de conducte, dar săriți peste fitinguri, tranziții și grile, care împreună reprezintă adesea mai multă rezistență decât conducta dreaptă.
- Selectarea unui model de ventilator pe baza puterii motorului, mai degrabă decât a fluxului de aer și a presiunii de pe curba de performanță.
- Lăsând deoparte marja de siguranță, care se consumă apoi în momentul în care un filtru necesită curățare sau un amortizor este reglat după punere în funcțiune.
Referință rapidă: CFM și presiunea statică prin aplicație comună
| Aplicație | Flux de aer tipic | Presiune statică tipică |
| Răcire dulap electric | 50 până la 400 CFM | 50 până la 150 Pa |
| Ventilație mic atelier | 800 până la 2500 CFM | 100 până la 250 Pa |
| Evacuare pentru bucătărie comercială | 2000 până la 6000 CFM | 250 până la 500 Pa |
| Unitate terminală de aer condiționat conductibil | 500 până la 3000 CFM | 150 până la 400 Pa |
| Cameră curată sau aer de alimentare filtrat | 1000 până la 8000 CFM | 300 până la 700 Pa |
Întrebări frecvente
Care este o marjă sigură de adăugat peste presiunea statică calculată?
O marjă de 10 până la 15 la sută peste totalul calculat este o practică standard, care acoperă încărcarea filtrului în timp și mici abateri între aspectul proiectat și instalația finită.
Mai poate funcționa un ventilator centrifugal de dulap cu o valoare mai mare decât este necesar?
Poate funcționa, dar rularea cu mult peste punctul necesar irosește energie și crește zgomotul. Potrivirea CFM și Pa calculate îndeaproape cu curba ventilatorului oferă cel mai bun echilibru între eficiență și nivel de sunet.
Cum convertesc între CFM și m3/h?
Înmulțiți CFM cu 1,699 pentru a obține m3/h sau împărțiți m3/h cu 1,699 pentru a obține CFM. Pentru presiunea statică, înmulțiți inchi de manometru cu 249 pentru a obține Pascali.
