Un ventilator centrifugal de curent alternativ mișcă aerul prin rotirea unui rotor în interiorul unei carcase în formă de spirală, folosind un motor AC monofazat, cuplat direct în loc de o transmisie prin curea. Fluxul de aer crește direct proporțional cu viteza de rotație, în timp ce zgomotul urcă mult mai repede - aproximativ cu puterea a 4,8-a a vitezei - așa că cel mai rapid mod de a dimensiona corect o unitate este să potriviți mai întâi volumul de aer necesar, apoi să utilizați controlul frecvenței pentru a menține zgomotul în intervalul țintă, mai degrabă decât să alegeți pur și simplu un motor mai mare.
Cum un ventilator centrifugal AC mișcă de fapt aerul
Spre deosebire de ventilatoarele axiale care împing aerul direct printr-un tub, un ventilator centrifugal trage aerul de-a lungul axei rotorului și îl aruncă spre exterior la 90 de grade într-o carcasă volută. Acest design permite ventilatorului să creeze o presiune statică semnificativă, motiv pentru care ventilatoarele centrifuge domină sistemele de conducte în care aerul trebuie să circule prin filtre, serpentine și coturi înainte de a ajunge într-o cameră.
Două opțiuni structurale definesc majoritatea ventilatoarelor centrifugale AC de pe piață astăzi:
- Motoare cu rotor extern — carcasa motorului se rotește odată cu rotorul, oferind un ansamblu mai scurt și mai compact, comun la modelele precum DDM 160-250 sau YDK 160-60.

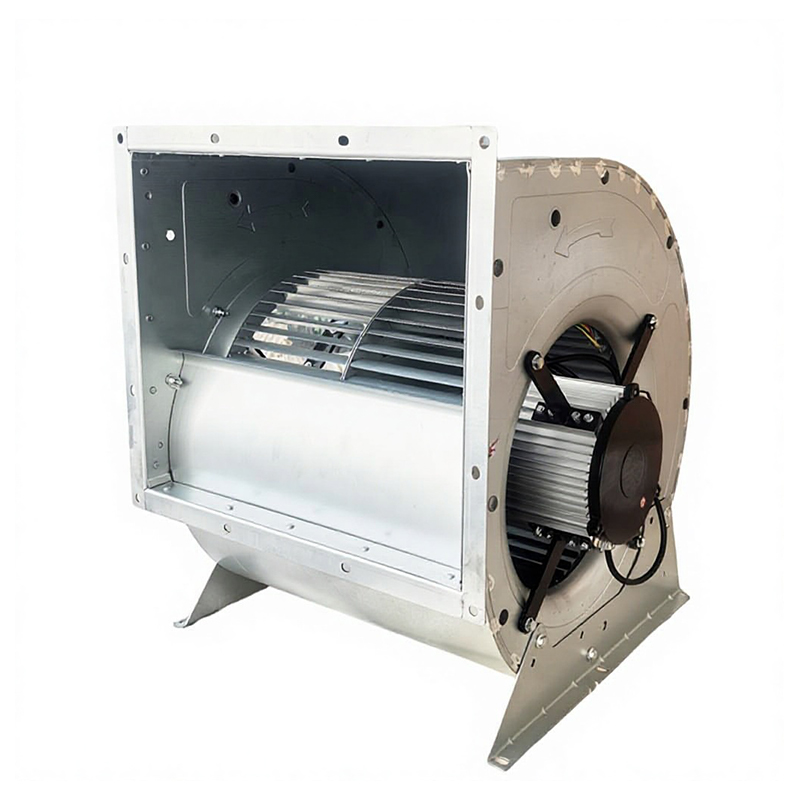

- Rotoare cu cuplare directă cu intrare simplă sau dublă — modelele cu admisie dublă atrag aerul de pe ambele părți ale roții, dublând aproximativ debitul de aer pentru același diametru al roții, motiv pentru care modelele cu admisie dublă precum seria DDM 130-190 sunt populare în secțiunile largi ale conductelor.
Fluxul de aer, presiunea și zgomotul: numerele care contează
Performanța ventilatorului este guvernată de trei legi ale ventilatoarelor pe care orice inginer de achiziții ar trebui să le țină la îndemână:
| Flux de aer (Q) | Modificări direct proporționale cu viteza de rotație - Q este proporțional cu N |
| Presiune statică (P) | Se modifică cu pătratul vitezei de rotație |
| Puterea sunetului (L) | Se modifică cu puterea de aproximativ 4,8 a vitezei de rotație - dublarea vitezei poate crește zgomotul de aproximativ 27 de ori |
Acesta este motivul pentru care o fișă de specificații a ventilatorului care listează doar un număr de flux de aer este incompletă. La viteză mare, zgomotul de curenți turbionari domină în banda de 500 Hz până la 2 kHz - gama la care urechile umane sunt cele mai sensibile - în timp ce la viteză mică, caracterul zgomotului se schimbă spre tonuri de rotație. Un ventilator centrifugal AC bine optimizat poate atinge un nivel specific de putere sonoră de până la 24 dB la cel mai bun punct de eficiență, care este realizabil numai atunci când geometria rotorului și viteza sunt reglate împreună, mai degrabă decât motorul pur și simplu supradimensionat.
Recomandări practice pentru selecție: definiți mai întâi fluxul de aer de care aveți nevoie, verificați presiunea pe care o solicită conductele, apoi aplicați controlul frecvenței variabile pentru a reduce viteza până la punctul cel mai silențios care încă satisface ambele numere.
Ventilatoare centrifuge AC vs ventilatoare centrifuge convenționale
Cumpărătorii confundă frecvent „ventilatorul centrifugal AC” cu orice suflantă centrifugă generică. Diferențele practice apar în metoda de acționare, control și costul de funcționare pe termen lung.
| Metoda Drive | Motor monofazat cu cuplare directă AC sau EC, fără curea | Motor cu inducție acționat de curea sau angrenaj |
| Controlul vitezei | Electronic sau VFD, reglaj continuu | Doar amortizor de viteză fixă sau manual |
| Zgomot la punctul nominal | Poate atinge o putere specifică de sunet de aproximativ 24 dB | De obicei, mai mare datorită profilului lamei neoptimizat |
| Interval de întreținere | Mai lung, mai puține piese mobile de purtat | Mai scurtă, uzura curelei și a scripetelor adaugă puncte de service |
| Cel mai potrivit | Sisteme VAV, unități de aer proaspăt de precizie, camere curate | Evacuare generală, ventilație sensibilă la costuri |
Seria de produse ventilatoare centrifuge AC
Un instantaneu al modelelor de producție care acoperă configurații cu rotor extern, cu dublă admisie și cu pale de turbină, dimensionate de la unități mici de suflantă până la modele de evacuare de mare putere pentru conducte industriale.
Cum să alegi modelul potrivit pentru sistemul tău
Selecția se reduce la potrivirea ventilatorului la conductele, nu doar la dimensiunea camerei. Lucrați lista de verificare în această ordine:
- Calculați debitul de aer necesar pe baza volumului camerei sau a cererii de evacuare a procesului, apoi adăugați o marjă de 10 până la 15 la sută pentru scurgerile din conductă.
- Estimați presiunea statică a sistemului prin adăugarea de rezistență de la filtre, bobine, amortizoare și lungimea conductei - presiunea subdimensionată este cea mai frecventă cauză a performanței slabe în domeniu.
- Potriviți tipul de unitate — alegeți AC monofazat pentru lucrări de modernizare mai simple și costuri inițiale mai mici, sau motoare EC atunci când aplicația necesită modularea frecventă a fluxului de aer și cel mai mic consum de energie posibil.
- Verificați bugetul de zgomot pentru spațiu — birourile ocupate și camerele curate au nevoie de modele reglate mai aproape de clasa de putere sonoră specifică de 24 dB, în timp ce circuitele de evacuare din spate au mai multă toleranță.
- Confirmați geometria de montare — unitățile cu rotor extern se potrivesc cu spațiile înguste, în timp ce rotoarele cu dublă admisie se potrivesc mai bine la secțiuni transversale mai largi ale conductelor.
Practici de instalare și întreținere care prelungesc durata de viață
Cele mai multe defecțiuni premature se regăsesc mai degrabă la o mână de probleme prevenibile decât la defecte ale motorului. O rutină de întreținere consecventă menține atât fluxul de aer, cât și zgomotul aproape de fișa de specificații originală.
| Praf pe rotor și volute | La fiecare 1-3 luni | Reduce fluxul de aer și dezechilibrează roata, ridicând vibrațiile și zgomotul |
| Verificarea lubrifierii rulmenților | La fiecare 3-6 luni | Previne supraîncălzirea și uzura prematură a rulmenților |
| Test de rezistență la izolație | La fiecare 6-12 luni | Citirile sub 1MΩ semnal de îmbătrânire a izolației și risc de șoc |
| Temperatura carcasei motorului | În timpul inspecției de rutină | Mai mult de 10 grade C peste valoarea nominală indică o problemă de încărcare sau de răcire |
| Cablajul și secvența fazelor | După orice reinstalare | Fazarea incorectă poate inversa rotația rotorului și poate provoca șoc mecanic |
Întrerupeți întotdeauna puterea înainte de a deschide carcasa și inspectați terminalele pentru a detecta slăbirea sau coroziunea în timpul fiecărei vizite programate - un terminal slăbit este una dintre căile cele mai rapide către o carcasă a motorului supraîncălzită.
Diagnosticarea defecțiunilor electrice înainte ca acestea să devină defecțiuni
Trei categorii de defecțiuni reprezintă marea majoritate a problemelor electrice ale ventilatorului centrifugal AC:
- Suprasarcina motorului — apare ca un consum ridicat de curent și o creștere vizibilă a temperaturii; cauzate de obicei de sarcina excesivă sau de o setare a vitezei în afara intervalului de proiectare.
- Degradarea izolației — accelerat de medii umede sau cu temperaturi ridicate, ducând la scurgeri de curent sau scurtcircuite în timp.
- Defecțiune a sistemului de control — un invertor, un contactor sau un releu de protecție defect pot provoca un comportament neregulat de pornire și oprire chiar și atunci când motorul în sine este sănătos.
O simplă secvență de diagnosticare în trei pași detectează cele mai multe probleme devreme: inspectați vizual carcasa și terminalele pentru fisuri, coroziune sau acumulare de praf; măsurați rezistența de izolație și confirmați continuitatea legăturii la pământ; apoi monitorizați forma de undă a curentului de pornire pentru vârfuri anormale, care de obicei indică mai degrabă parametrii invertorului decât înfășurările motorului.
Unde sunt folosite ventilatoare centrifugale AC
Lista de aplicații cuprinde aproape toate mediile în care aerul condiționat sau filtrat trebuie să treacă prin conducte sub presiune:
- Cutii terminale cu volum de aer variabil (VAV) în sisteme HVAC comerciale
- Unități de aer condiționat prin conducte și sisteme de aer proaspăt
- Echipamente de purificare și filtrare a aerului care necesită o presiune stabilă în etapele de filtrare
- Răcirea dulapurilor electrice și a echipamentelor industriale unde unitățile compacte cu rotor extern se potrivesc cu carcase etanșe
- Dezumidificare și ansambluri de ventilatoare cu o singură admisie montate pe tavan
Întrebări frecvente
Ce debit de aer și interval de presiune acoperă ventilatoarele centrifugale AC obișnuite?
Gama de producție se întinde în mod obișnuit de la aproximativ 400 până la 40.000 de metri cubi pe oră, cu presiune statică de la aproximativ 100 până la 800 Pa și puterea motorului de la 0,5 până la 5 kW, în funcție de dimensiunea și seria roții.
Este vreodată o alegere mai bună un ventilator cu curea?
Unitățile acționate cu cureaua pot avea în continuare sens pentru evacuarea industrială de foarte înaltă presiune, sensibilă la costuri, unde nu este necesar un control fin al vitezei, dar schimbă dimensiunea compactă și reglarea continuă a vitezei pe care le oferă modelele de curent alternativ cu cuplare directă.
Adăugarea controlului frecvenței variabile chiar schimbă rezultatul zgomotului?
Da — deoarece puterea sonoră crește cu aproximativ a 4,8-a putere a vitezei, chiar și o reducere modestă a vitezei de operare prin controlul VFD produce o scădere disproporționat de mare a zgomotului perceput, adesea fără o pierdere semnificativă a fluxului de aer necesar.
