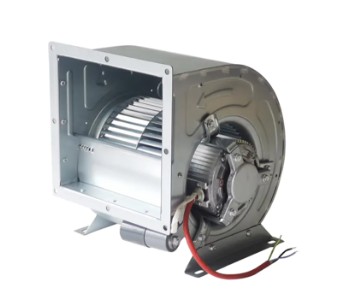

Ce este un ventilator centrifugal industrial AC?

An ventilalar centrifugal industrial AC este un dispozitiv de ventilație alimentat cu curent alternativ (AC). Principiul său de lucru de bază utilizează forța centrifugă generată de rotația rolarului pentru a atrage aerul axial, a-l întoarce cu 90 de grade și a-l descărca radial. În comparație cu ventilatoarele axiale, ventilatoarele centrifugale pot produce presiune statică mai mare (atingând în mod obișnuit 500–3.000 Pa), făcându-le deosebit de potrivite pentru scenarii industriale care necesită depășirea rezistenței conductelor, rezistența filtrului sau livrarea aerului pe distanțe lungi.

Pe baza structurii rotorului, ventilatoarele centrifugale industriale AC sunt clasificate în principal în trei tipuri: lame curbate înainte , lame curbate înapoi , și lamele radiale . Ventilatoarele cu lame curbate înapoi oferă cea mai mare eficiență (până la 85% sau mai mult) cu un zgomot mai scăzut, făcându-le ideale pentru funcționarea continuă de lungă durată. Ventilatoarele cu lame curbate înainte pot genera o presiune mai mare la același diametru al rotorului, dar cu o eficiență puțin mai mică. Ventilatoarele cu pale radiale excelează la manipularea gazelor încărcate cu praf și sunt utilizate pe scară largă în sistemele de transport de materiale și cu tiraj indus de cazan.

Avantajele de bază pentru aplicațiile industriale

Capacitate de livrare a aerului de înaltă presiune

În sistemele de ventilație industrială, factori precum lungimea conductei, numărul de coturi și rezistența filtrului cresc semnificativ rezistența sistemului. Ventilatoarele axiale obișnuite oferă de obicei o presiune statică în intervalul 50-200 Pa, care este insuficientă pentru cerințele complexe de conducte. Ventilatoarele centrifugale industriale AC oferă totuși o presiune statică variind de la 500–3.000 Pa , cu unele modele de înaltă presiune chiar depășind 5.000 Pa , depășind cu ușurință conductele cu mai multe secțiuni, filtre de înaltă eficiență și rezistență la schimbătorul de căldură pentru a asigura un flux de aer adecvat la capătul terminalului.

Funcționare stabilă și fiabilă

Ventilatoarele centrifugale industriale AC sunt acționate de motoare cu inducție AC, nefiind nevoie de circuite electronice complexe de comutare. Structura lor simplă are ca rezultat rate scăzute de eșec. În condiții standard de funcționare, ventilatoarele centrifugale industriale de înaltă calitate pot realiza a timpul mediu între defecțiuni (MTBF) de peste 30.000 de ore , unele modele având înfășurări din cupru și rulmenți cu bile ajungând până la 50.000 de ore. Această fiabilitate ridicată este esențială pentru aplicațiile esențiale non-stop, cum ar fi răcirea centrului de date și ventilarea instalațiilor chimice.

Acoperire extinsă de putere și specificații

Ventilatoarele centrifugale industriale AC acoperă o gamă de putere extrem de largă, de la Ventilatoare de răcire pentru echipamente mici de 50 W to unități mari de ventilație industrială care depășesc 55 kW . Acoperirea fluxului de aer se întinde de la 100 m³/h la peste 100.000 m³/h, cu diametre ale rotorului variind de la 100 mm la 2.000 mm, capabile să răspundă practic tuturor nevoilor industriale, de la răcirea echipamentelor electronice de precizie până la ventilarea fabricii pe scară largă.

Criterii de selecție și bune practici

Parametri de selecție cheie

Atunci când alegeți un ventilator centrifugal industrial AC, trebuie luați în considerare în mod cuprinzător următorii parametri de bază:

• Flux de aer (Q) : Unitatea m³/h sau m³/s, calculată pe baza volumului spațiului de ventilație și a ratei de schimbare a aerului
• Presiune totală sau presiune statică (P) : Unitatea Pa, care necesită calcularea rezistenței conductei, a rezistenței filtrului și a pierderii dinamice de presiune la ieșire
• Putere (N) : Unitatea kW, estimată folosind formula N = (Q × P) / (3600 × η × 1000), unde η este randamentul ventilatorului
• Viteza de rotație (n) : rpm unitate, de obicei 1.450 rpm (motor cu 4 poli) sau 2.900 rpm (motor cu 2 poli)
• Nivel de zgomot : Unitatea dB(A), ventilatoarele cu lame curbate înapoi sunt de obicei cu 3–8 dB(A) mai silențioase decât ventilatoarele cu lame curbate înainte
• Gradul de protecție (IP) : IP54 sau mai mare recomandat pentru medii umede sau cu praf

Scenarii de aplicare și referință de selecție

Ghid de instalare și exploatare

Pentru a asigura o funcționare eficientă și stabilă a ventilatoarelor centrifugale industriale de curent alternativ, următoarele puncte trebuie respectate în timpul instalării și întreținerii de rutină:

1. Izolarea vibrațiilor fundației : Ventilatoarele cu o putere mai mare de 3 kW ar trebui să fie echipate cu izolatoare sau plăcuțe de vibrații, reducând transmiterea vibrațiilor cu peste 80% pentru a preveni interferențele cu structurile clădirii și echipamentele de precizie adiacente.
2. Protecție la intrare : Instalați o plasă de protecție la orificiul de admisie a aerului cu dimensiunea ochiului de cel mult 20 mm pentru a preveni ingerarea de obiecte străine și deteriorarea rotorului; adăugați un filtru de eficiență primară în medii cu praf
3. Conexiune flexibilă : Folosiți conexiuni flexibile din pânză sau silicon (150–300 mm lungime) între intrarea/ieșirea ventilatorului și conductele pentru a evita transmiterea directă a tensiunii din conductă la carcasa ventilatorului
4. Întreținere programată : Verificați temperatura rulmentului și starea de lubrifiere fiecare 2.000 de ore de funcționare ; înlocuiți grăsimea la fiecare 8.000 de ore de funcționare ; curățați acumularea de praf de rotor anual - acumularea de praf care depășește 1 mm în grosime poate reduce eficiența cu 5%-10%
5. Protecția motorului : Motoarele care depășesc 2,2 kW ar trebui să fie echipate cu relee termice de suprasarcină sau dispozitive de protecție a motorului pentru a preveni arderea din cauza rotorului blocat sau a funcționării cu pierdere de fază

Factori critici care afectează performanța și durata de viață

Condiții de mediu de operare

Pentru fiecare creștere cu 10°C a temperaturii ambiante, rata de îmbătrânire a izolației înfășurării motorului se dublează aproximativ. Când temperatura ambiantă depășește 40°C , puterea nominală a motorului trebuie redusă: 95% la 45°C, 90% la 50°C și 85% la 55°C. În medii cu umiditate ridicată (umiditate relativă >85%), trebuie selectate motoare complet închise cu încălzitoare anticondens pentru a preveni degradarea izolației din cauza absorbției de umiditate în timpul opririi.

Pentru mediile care conțin gaze corozive (cum ar fi atelierele chimice sau instalațiile de galvanizare), rotoarele și carcasele ventilatorului trebuie să fie realizate din Oțel inoxidabil 304 sau 316 , sau tratat cu acoperire anticorozivă cu rășină epoxidică. Plăcile obișnuite din oțel galvanizat în medii acide pot avea durata de viață scurtată la 30%-50% din condițiile normale de funcționare.

Potrivirea sistemului și optimizarea punctului de operare

Eficiența reală de funcționare a ventilatorului depinde de cât de bine se potrivește punctul de lucru cu curba de performanță. Când rezistența sistemului este supraproiectată, punctul real de funcționare se deplasează către regiuni cu debit mai mare și presiune mai scăzută, rezultând o eficiență redusă și un zgomot crescut. Prin reglarea vitezei ventilatorului (controlul frecvenței variabile) sau a unghiurilor paletelor de ghidare de admisie, punctul de funcționare poate fi revenit în zona de înaltă eficiență. Cu controlul vitezei cu frecvență variabilă, ventilatoarele pot menține eficiența peste 80% în intervalul 70%–100% din fluxul de aer nominal , cu economii semnificative de energie - atunci când fluxul de aer scade la 80%, puterea arborelui scade la 51,2% din puterea nominală (calculată prin legile de afinitate), realizând economii de energie electrică de 30%-40% în comparație cu controlul de accelerare.

Echilibrul rotorului și controlul vibrațiilor

Dezechilibrul rotorului este cauza principală a vibrațiilor excesive în ventilatoarele centrifuge. Conform standardelor ISO 1940, rotoarele ventilatoarelor industriale ar trebui să se realizeze gradul de echilibru G6.3 sau G2.5 . Pentru diametrele rotorului care depășesc 400 mm, echilibrarea dinamică a câmpului este deosebit de importantă – fiecare creștere cu 10 g·mm/kg a dezechilibrului rezidual poate scurta durata de viață a rulmentului cu aproximativ 15%–20%. În timpul funcționării normale, viteza efectivă a vibrațiilor la carcasele rulmenților ventilatorului trebuie controlată mai jos 4,5 mm/s (clasa „bună” conform standardelor ISO 10816); este necesară oprirea imediată pentru inspecție dacă depășește 7,1 mm/s.

Strategii de îmbunătățire a eficienței energetice

Implementarea unității de frecvență variabilă

În sistemele cu cerințe fluctuante de flux de aer (cum ar fi sistemele de aer condiționat VAV sau sistemele de evacuare a proceselor), echiparea ventilatoarelor centrifugale industriale de curent alternativ cu variatoare de frecvență (VFD) este cea mai eficientă măsură de economisire a energiei. Luând o Ventilator de 15 kW care funcționează 6.000 de ore anual de exemplu: dacă sarcina de funcționare medie reală este de 70% din sarcina nominală, consumul anual de energie cu controlul vitezei VFD este de aproximativ 63.000 kWh , comparativ cu 90.000 kWh cu funcționare în frecvență fixă și reglare a clapetei, economisind 27.000 kWh anual cu o rată de economisire a energiei de aproximativ 30%. Perioada de rambursare a investiției este de obicei între 1,5 și 2,5 ani.

Upgrade motor de înaltă eficiență

Actualizarea motoarele de eficiență IE1 sau IE2 vechi la IE3 (Eficiență Premium) sau IE4 (Eficiență Super Premium) motoarele pot reduce și mai mult consumul de energie. Pentru un motor cu 4 poli de 11 kW, de exemplu: eficiența IE2 este de aproximativ 91%, IE3 de aproximativ 93% și IE4 de aproximativ 94%. Actualizarea de la IE2 la IE3 economisește aproximativ 1.320 kWh anual la 6.000 de ore de functionare; upgrade-ul de la IE3 la IE4 economisește un plus 660 kWh . Deși motoarele de înaltă eficiență cresc costurile de achiziție cu 15%-30%, costul total al ciclului de viață este redus semnificativ.

Optimizarea rezistenței sistemului

Pentru fiecare creștere de 100 Pa a rezistenței sistemului de conducte, puterea arborelui ventilatorului crește cu aproximativ 5%-8%. Următoarele măsuri pot reduce în mod eficient rezistența sistemului:

• Minimizați îndoirile și reductoarele inutile; fiecare îndoire de 90° adaugă aproximativ 50–150 Pa de rezistenţă
• Selectați filtre cu rezistență scăzută și înlocuiți mediile filtrante înfundate în mod regulat; rezistența filtrului înfundat poate crește de la inițială 100–200 Pa to 500–800 Pa
• Proiectați corect secțiunile transversale ale conductelor, controlând viteza aerului în interiorul 8–12 m/s gama; viteza excesiv de mare a aerului crește semnificativ pierderea dinamică de presiune
• Curățați în mod regulat acumularea de praf în conducte; pentru fiecare creștere cu 1 mm a acumulării de praf, rezistența conductei crește cu aproximativ 3%–5%

Tendințe viitoare de dezvoltare

Odată cu avansarea Industriei 4.0 și a producției inteligente, ventilalar centrifugal industrial ACs evoluează către inteligență, eficiență ridicată și modularitate. Ventilatoare inteligente integrate cu Senzori IoT poate monitoriza vibrațiile, temperatura, curentul și alți parametri în timp real, folosind edge computing pentru a prezice durata de viață a rulmentului și condițiile de uzură a rotorului. Acest lucru permite trecerea de la „întreținerea programată” la „întreținerea predictivă”, care se așteaptă să reducă timpul neplanificat prin 40%–60% .

În ceea ce privește eficiența energetică, adoptarea ventilatoarelor centrifugale industriale de nouă generație motoare sincrone cu reluctanță asistate de magneti permanenți (PMaSynRM) poate atinge eficiența dincolo de clasa IE5, îmbunătățind cu 3%-5% față de motoarele cu inducție tradiționale. Între timp, rotoarele și volutele biomimetice optimizate prin design CFD (dinamica fluidelor computaționale) pot crește fluxul de aer prin 8%–12% fără a crește consumul de energie, reducând în același timp zgomotul prin 3–5 dB(A) .

Designul modular face instalarea, întreținerea și modernizarea ventilatorului mai convenabile. Modulele de motor standardizate, modulele de rotor și modulele de control pot fi combinate rapid, reducând timpul de înlocuire a rotorului la fața locului sau a motorului față de tradiționalul 4-6 ore până la sub 1 oră , minimizând semnificativ impactul întreținerii asupra producției.
